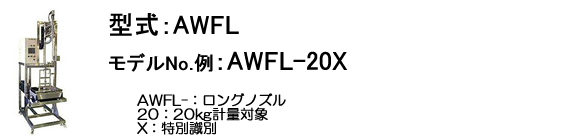

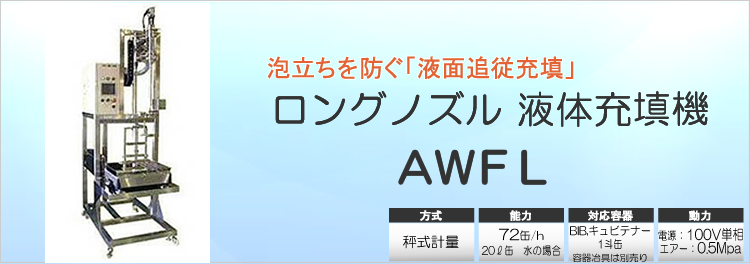

ロングノズル液体充填機 |株式会社セイワ技研

ロングノズル,液体充填機

長いノズルが、容器底から液面を追従するように上昇しながら液体を充填します。液体の泡立ちや、多量の気泡を発生させること無く充填することができます。追従速度は、エアーシリンダーのスピードコントロールで簡単に調整できます。充填完了後には、ノズル直下に「液ダレを受ける皿」が出てくるので容器や装置を無駄に汚しません。

発泡軽減機構

充填の勢いで液が発泡すると、液面が上昇した時噴出す恐れがあります。
充填中の液面と同じタイミングでノズルが昇降することで、液体の発泡を軽減します。

泡立ち多い
泡立ち対策なし

泡立ち少ない
泡立ち対策充填

※泡立ち対策は、液供給流速やシリンダーの上昇速度などを調整します。

ロングノズルでも掃除がしやすい機構

液が通る部分は「サニタリー配管」を使用し、各継ぎ手部分は基本的にへルールを使用して簡単にはずせるようになっています。
ロングノズル部分も、ワンタッチカプラーを採用し、簡単に取り外しできるようになっています。
食品系や医薬系など、たびたび掃除して清潔にしなければならないお客様にも対応しています。

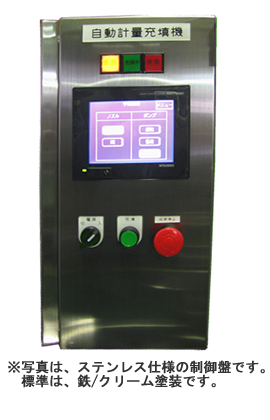

タッチパネルで簡単設定

充填量、操作、各種パラメーター設定はタッチパネルで簡単に行なえます。
充填種目を記憶するプリセットメモリも装備しています。
スタート/ストップスイッチは表にあるので、操作性も良いです。
▽制御機能の一部

自動運転	手動運転	設定画面
異常表示画面	重量設定	定量前設定
落差設定	過量値設定	不足値設定
落差規制値設定	落差平均値設定	風袋重量設定
風袋警報値設定	落差補正	風袋引き有無

製品仕様

概要仕様

この装置へ液体を供給する設備が必要です。
参考充填時間	50～60秒 / 20kg
重量最大設定値	30000g (30kg) （袋の容量にあわせてください。）
計量精度　（秤計量精度+制御精度）	±0.1% 20kgを計量時
重量最小表示（精度ではありません）	1g
外形寸法（約mm)	W 708 × D 1,050 × H 2,275 (写真の機械。突起含まず）
装置重量	設計見込値　約150kg
主材質(基本）　　　　　　　　　　お問合せ時に御相談ください	接液部：SUS304，ジュラコン，シリコン秤：SUS304 制御盤：鉄製　塗装クリームその他部：上記他，鉄ユニクロ鍍金，アルミ，樹脂 ※写真は、SUS仕様指定品
電源、エアー	電源：100V 50/60Hz エアー：0.5Mpa　80L/min程度

※「参考充填時間」「参考キャップ時間」「計量精度」は、地上2mに置いたφ1000mmの200Lタンクから水を

自由落下で給液した時のデーターを基にした参考値です。液や給液などの条件により変ります。
※使用条件に合わせて設計製作することも可能です。

オプション品一例

品名	用途
容器固定フォルダー	本装置で計量をするときに、容器を固定する為のホルダーです。容器の口にあわせて、設計・製作します。
本体使用部品の材質変更	装置構成の加工部品の材質を変更できます。例えば、標準品では鉄材質のものを、SUS304材質にしたり、SUS304材質をSUS316Lにしたり、樹脂関係をテフロンにしたりと設計変更します。
電気・プログラムの変更	タッチパネル表示の変更、表示単位の変更、操作ボタンの追加・削除や変更、操作方法の変更など使い勝手にあわせて変更できます。
液温が高い環境に対応させる	40度～80度と液温が高い場合の樹脂材質の熱膨張を計算した部品を使用します。（対策部品はクリアランスが大きい為、常温で使用すると液漏れが発生する場合があります。）
アルコール消毒に対応させる	充填業務終了時の清掃でアルコールを通して洗浄される場合などアルコールに長時間浸される場合は、パッキン類を耐アルコールのものに変更する必要があります。
耐薬品（耐溶剤）に対応させる	化学液体や消毒液などには溶剤が含まれている場合があります。パッキンや樹脂部品を耐薬品性の材質に変更する必要があります。

対応原料液体 ※発泡性のある液体も充填可能御相談ください。		計量実績原料名水、液体洗剤、シャンプー、リンス、液体添加剤など
※御購入時のご注意※ 上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の液体を提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。
