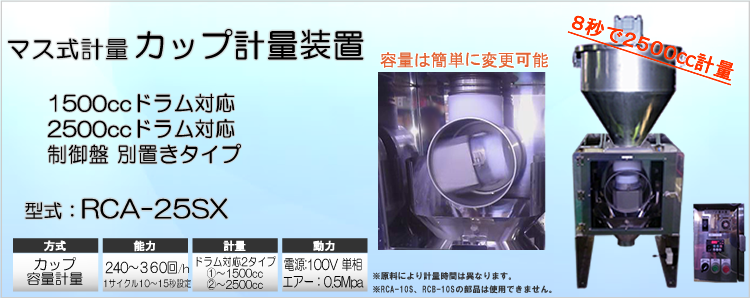

RCA-25カップ計量装置

簡単に容量変更可能な計量カップが内蔵されていて、ホッパーから落ちてきた原料をすりきり計量する「マス式の計量装置」です。

計量カップで量れる原料であればこの装置で計量ができます。「簡単に」かつ「低コスト」で半自動化ができます。スクリュー式はスクリューとフィーダーの間で原料を砕き痛めてしまいますが、カップ式はその心配がなく粒状原料の業種に好評です。


大容量のカップ計量が可能

カップ計量装置「Aタイプ」は、装置本体を計量部のみにしたことで大型化と軽量化を実現でき、最大2500ccの大容量計量が可能になりました。
計量ドラムに、アルミ材を使用することで重さを抑え、交換や清掃作業の負担を軽減しています。
アルミ材は表面硬化処理を施すことで耐久性も優れています。



軽量化と衝撃吸収機構の採用で、ドラムの大型化による衝撃や振動などを抑え、計量時間を短くすることができました。
粒状原料実績最短7秒弱で計量ができます。



制御盤は別置きなので、装置を製造ラインに組み込み、離れた場所で操作をすることができます。
手作業で袋詰めを行う場合は、手元操作スイッチを装備することで、作業を効率よく行えます。
手元操作スイッチ



▽装置(計量部)と別置き制御盤



別置き制御盤
▽計量ドラム



アルミドラム

量の変更

回転ドラムの中にセットされている専用「計量カップ」の位置を上下にずらすことで、内容量を変更することが出来ます。
また、逆さにすることで、少ない量を計量できます。
ドラムの種類・計量カップの組合せで、はかれる量が決まります。
RCA-25Sでは、以下のドラムと計量カップを装着できます。
購入時に計量ドラム・専用カップをご指定してください。
ドラム1個、カップ1個が付属されます。

ドラム1:D15-48A

対応カップ
計量領域
・250〜1500cc

凹時可変 900cc〜1500cc
逆時可変 250cc〜900cc

ドラム2:D25-48A

対応カップ
計量領域
・300〜2590cc

凹時可変 1400cc〜2590cc
逆時可変 300cc〜1450cc

対応



計量カップとドラム





製品仕様

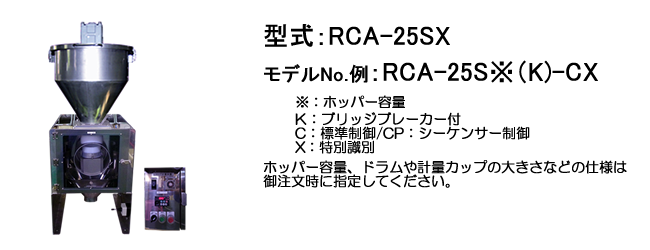

RCA-25 形式表
※ドラム1個、カップ1個が付属されます。容量や複数必要な場合は御相談ください。
※計量精度は原料により異なります。


概要仕様
形式

RCA-25SX
(制御盤別置き型 カップ計量装置)

ホッパー容量 (※) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (K)

無し(無記号)、あり(K) から選択
ありの場合は、モーター仕様200V3相90W 1/240

対応計量ドラム型番

D-25A48A、D-15A48A
※ドラムと計量カップ仕様項目参照

排出口 楕円 73×100
材質

接粒部:SUS304、AL、ジュラコン、シリコン
外装カバー:SUS304



他部は、他材質も使用

動力

別置き制御盤に入力

・AC 100V 50/60Hz 10A
・圧縮エアー 0.5Mpa 接続φ6チューブ 50L/min以上

装置乾燥重量 130kg
ドラムと計量カップ仕様
品名 型番 最大容量 外径 カップ用穴径 材質
ドラム D15-48A 1500cc φ214 φ110 SUS,AL,シリコン
D25-48A 2500cc φ246 φ133 SUS,AL,シリコン
品名 カップ型番 対応ドラム 凹時 逆凹時 材質
計量カップ CAP15-110 D15-48A

900cc〜

1500cc

250cc〜

900cc

ジュラコン
CAP25-133 D25-48A

1400cc〜
2590cc

300cc〜
1450cc

ジュラコン

※ケーブル長は御注文時に指定してください。

※容量精度は原料の特性や設置環境によって、投入密度のバラつきが異なります。
※使用条件に合わせて設計変更できる場合があります。お問合せください。

対応原料
計量カップで計量できる原料
粉・顆粒・小粒原料 粒の大きさはφ4程度まで可能ですが、噛み込みや砕けやすくなります。



計量実績原料名
BB無し
シュガーパウダー、米、φ4mmペレット、ゴマ、あずき、炭化ナトリウム、麹粒



BBオーガ付き
塩、トナー粉、活性炭粉、大豆粉



特殊BB羽根
粒氷

※御購入時のご注意※
上記は一例です。原料・環境・により、能力や精度が変ります。念のため実際の粉体の提示いただく場合もあります。納入後のトラブルを防ぐ為にも、御不明な点はお気軽にお問合せください。

オプションパーツ



フットスイッチ
計量スタート操作をフットスイッチで出来ます。
基本ケーブル長 3m

フットスイッチ

リフターに搭載
パワーリフターの爪を改造し、搭載する事もできます。
計量後の装置投入口が高い場所にある場合や、原料補給時に下げたい、移動させたいなどの用途に最適です。

リフト
