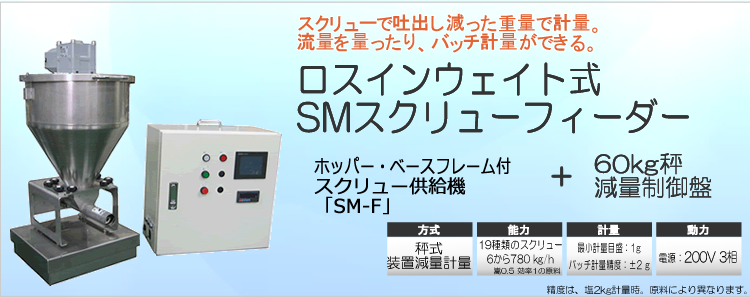

ロスインウェイト式SMスクリューフィーダー

ホッパー・ベースフレーム付きスクリュー供給機SM-Fに”ロスイン機能”を追加できる制御盤と専用の秤をセットにした「減量計量式スクリュー供給機」です。

秤にはスクリュー供給機SMがセットされていて、供給機が吐出する原料の「減量重量」をリアルタイムに計測することでスクリューの吐出し量を制御。設定した重量で吐出をストップします。容器や袋を選ばず量ることができます。また、連続投入・一定量供給の用途としても使用できます。





装置全体を計量し、減量分を制御することで定量供給

原料を吐出して「減量していく重さ」を量ります。
・計量機として使いたい
・スクリューの供給量を管理したい
など、様々な用途に対応します。



流量制御モード

容量式スクリューでは、徐々に吐出し量が変化してしまいますが、常時計量することで変化量を計算し、スクリューの回転数をコントロールします。



バッチ計量モード

定量計量を行います。2段速度充填で、精度よく計量します。
袋詰め、槽への投入などに向きます。



基本をおさえた設計がロスイン式の装置でも”スリムで安価”を実現しています。

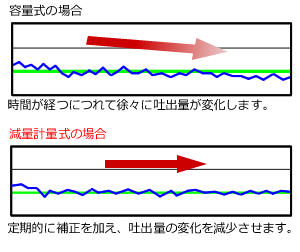

ロスイン制御のイメージ計量のイメージ

スクリューフィーダー部 原料と供給能力に合わせてスクリューを選択

単軸と2軸をラインアップ。
「芯あり」「芯なし」「2条」のスクリュー形状を基本パーツとしてそろえています。(φ25.4とφ76.3を除く)
要求される仕様に合わせて選定できます。

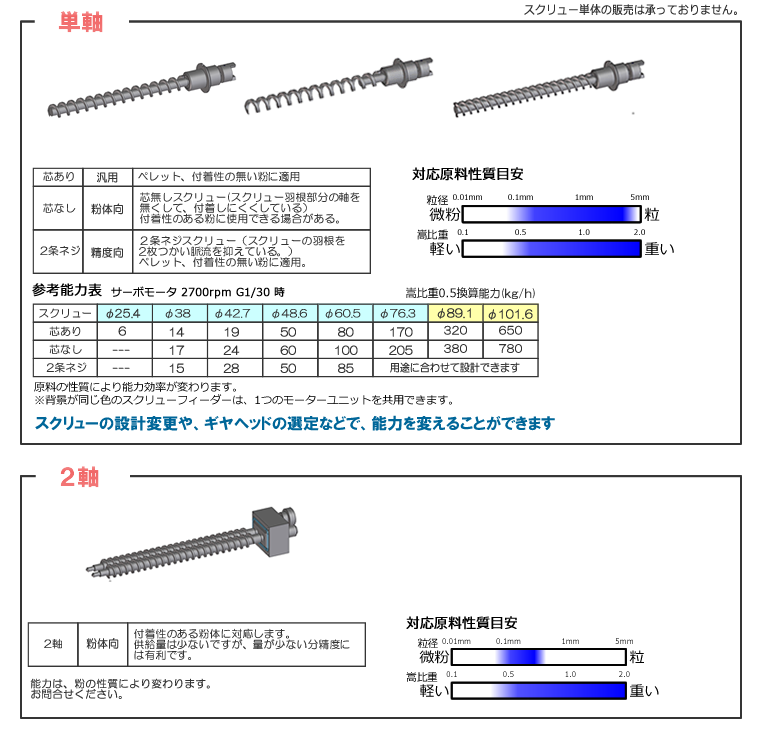

SMLスクリュー表

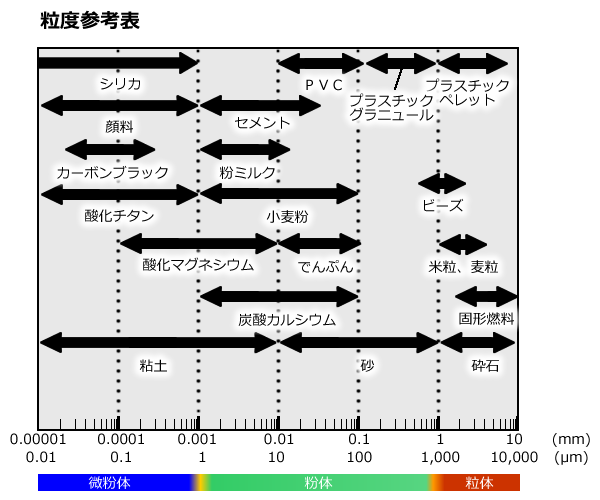

粒度表

▽切出し

ホッパー部 ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。
容量は、20L・30L・40Lの3タイプを標準設計。
溜める容量に合わせてお選びください。



ホッパーについては「こちらのページへ」

  ホッパー

ブリッジ防止羽根

中心軸から伸びた棒の先端に平板が数枚付いており、回転することによってホッパーの際を掻きます。
中心軸の先端の平板は、スクリュー上部数センチのところを掻き回し、ブリッジを壊しながらスクリューに供給します。



シリカなど、ブリッジしやすく比重が軽い原料には、オーガ付きブリッジブレーカー羽根で対応できます。

  ブリッジ羽根

ベースフレーム部 組立て簡単、お掃除簡単で好評

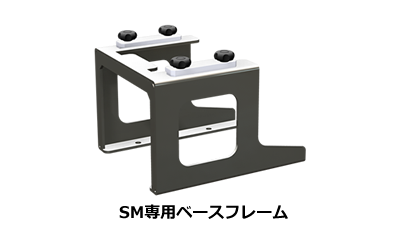

SM専用ベースフレームホッパーとフィーダーを組んだまま、一体としてベースフレーム本体から外すことが出来ます。
掃除用のスペースまで持ち運べるので、計量の作業現場で分解する必要がなく、作業場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。



▽組立て

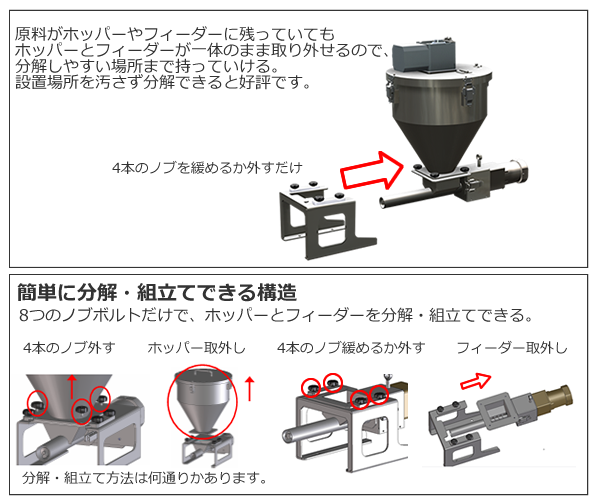

SM分解

さらに使いやすく

さらに使いやすくする追加部品もそろえています。
スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。

  追加部品

製品仕様

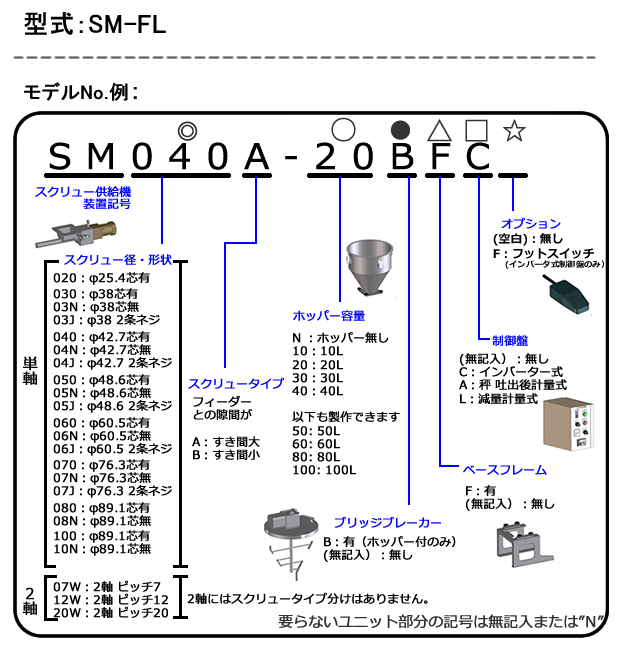

SM-FL 形式表


参考図面

SM-L制御盤外観図 SSP-L_SE.pdf

ロスインウエイト式
粉体供給機仕様書.pdf

SM-L_SPC.pdf
SM040-20BFL SM040-20BFL.pdf
SM050-30BFL SM050-30BFL.pdf
SM050-40BFL SM050-40BFL.pdf

概要仕様

フィーダー径 (◎)

φ25.4(2) φ38(3) φ42.7(4) φ48.6(5) φ60.5(6) φ76.3(7)
から選択

スクリュー種類  芯あり(無記号)、芯無し(N)、2条ネジ(J)、2軸(W) から選択
フィーダーとモータの連結

ジョイントボックス形式
ジョイントボックス材質:SUS304 2B

スクリューモータ 200V 3相 60W ギヤー比1/20
ホッパー容量 (○) 20L(20),10L(10),30L(30),40L(40) から選択
ブリッジブレーカー (●)

無し(無記号)、あり(B) から選択
(2軸スクリューには装備できません)
ありの場合は200V3相90W 1/240

ベースフレーム(△) SUS304 2B、AL、樹脂(ノブ部分)
制御盤 (☆)電源 200V3相 端子受
はかり アナログロードセル 60kg × 1
参考秤量

60kg - 装置重量 > 秤量

目安秤量

機種 秤量 (kg以下)
20L BB無し 35
20L BBあり 30
30L BB無し 30
30L BBあり 25
40L BB無し 25
40L BBあり 20



はかりの上に載る装置の仕様
により異なります。
装備が増えると秤量は少なくなります。

重量最小表示
(精度ではありません)

1g
流量最小設定値 1.0g/秒から0.1g設定
外形寸法(約mm) 仕様により異なります。お手数ですがお問合せください。
装置重量

参考値 (両方秤・制御盤含まず)
SM060の場合:約12kg
SM040-20NFの場合:約20kg

主材質

接粒部:SUS304,ジュラコン,シリコン
秤:外面はSUS304 ミガキ材
制御盤:鉄製 塗装クリーム
その他部:上記他,鉄ユニクロ鍍金,アルミ,樹脂

※能力・精度は原料や装置仕様により異なります。

※装置仕様、原料対応状況については御相談ください。 設置場所に合わせて製作することも可能です。

オプション品一例
品名 対応機種 排出径 中心からの距離 図面

先端チーズ吐出口
先端チーズ吐出口

SM03系用 φ50.8 61mm
SM04系用 φ50.8 61mm
オーダー お問合せください
品名 参考図面

フレーム 鉄塗装品
フレーム

お問い合わせください

※過去実績の一例です。お客様の使用状況に合わせて設計できます。
